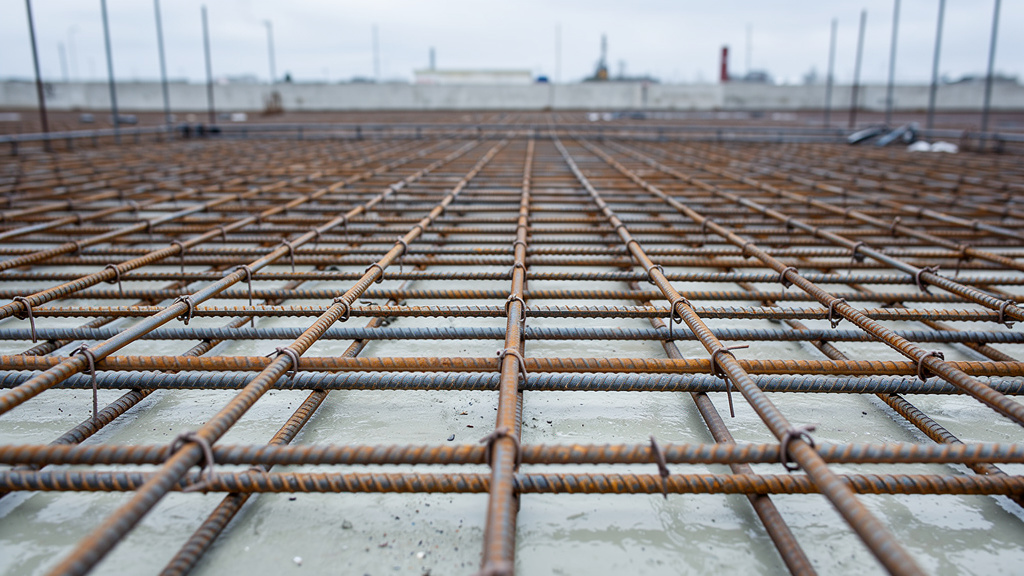

Zbrojenie płyty fundamentowej decyduje o tym, czy fundament będzie pracował równomiernie i bezpiecznie przeniesie obciążenia z całego budynku. W praktyce nie chodzi wyłącznie o samo ułożenie prętów, ale o zachowanie średnic, rozstawów, otuliny i miejsc wzmocnień zgodnie z projektem. Nawet dobrze wylana płyta nie skompensuje błędów popełnionych na etapie wiązania stali. Najwięcej problemów pojawia się przy narożach, przepustach instalacyjnych i strefach pod ścianami nośnymi. Dlatego przed betonowaniem trzeba sprawdzić nie tylko ilość stali, ale też sposób jej ułożenia w przestrzeni.
Od czego zacząć przed układaniem zbrojenia
Pierwszy krok to porównanie stanu na budowie z dokumentacją konstrukcyjną. Płyta fundamentowa nie jest elementem, który zbroi się „na oko”, nawet jeśli dom wydaje się prosty. Projekt określa klasy stali, średnice prętów, liczbę warstw, rozstawy oraz dodatkowe dozbrojenia w miejscach newralgicznych. Jeśli grunt został zmieniony względem założeń projektowych albo doszło do przesunięć instalacji, trzeba to wyjaśnić przed rozpoczęciem robót.
Podłoże pod płytę musi być równe, zagęszczone i przygotowane warstwowo. Każda nierówność szybko zemści się przy ustawianiu podkładek dystansowych i utrzymaniu właściwej otuliny. Gdy pod zbrojeniem są uskoki albo luźne miejsca, pręty zaczynają „siadać”, a po wejściu ekipy i pompowaniu betonu odległość od podłoża robi się za mała.
Przed wniesieniem stali na płytę warto też przygotować logistykę pracy: miejsce składowania prętów, dojścia, kolejność wiązania oraz punkty kontrolne. Na budowie często traci się czas nie na samo zbrojenie, tylko na poprawki wynikające z bałaganu. Gdy wiadomo, które strefy będą zbrojone najpierw i gdzie trzeba zostawić przejścia, łatwiej uniknąć deptania gotowych siatek.
Pręty nie powinny leżeć bezpośrednio na gruncie, podsypce ani izolacji. Bez podkładek dystansowych nie ma kontroli nad otuliną, a to bezpośrednio wpływa na trwałość betonu i ochronę stali przed korozją.
Jak czytać projekt zbrojenia płyty fundamentowej
Na rysunku konstrukcyjnym trzeba zwracać uwagę nie tylko na średnice, ale też na oznaczenia stref. Płyta fundamentowa zwykle ma zbrojenie dolne i górne, a w wybranych miejscach dodatkowe pasma wzmocnień. Najczęściej są to obszary pod ścianami nośnymi, pod słupami, przy krawędziach płyty oraz wokół większych otworów i przepustów.
Co oznaczają podstawowe zapisy
Jeśli w projekcie pojawia się zapis typu Ø12 co 15 cm, oznacza to pręty o średnicy 12 mm układane w osiowym rozstawie co 15 cm. Znaczenie ma tu dokładnie każdy parametr. Zastąpienie gęstego rozstawu grubszym prętem nie daje tego samego efektu, bo zmienia sposób pracy płyty i rozkład rys.
Trzeba też rozróżniać siatki układane w dwóch kierunkach. Płyta pracuje przestrzennie, więc zbrojenie główne w jednym kierunku nie załatwia sprawy. Jeżeli projekt pokazuje pręty krzyżujące się, oba układy są potrzebne, nawet jeśli jeden „wygląda na pomocniczy”.
W dokumentacji często występują również długości zakładów, haki, odgięcia i kotwienia. Tych detali nie warto upraszczać na budowie. Zbyt krótki zakład albo brak przewiązania naroża to typowy błąd, który trudno potem naprawić bez ingerencji w gotowy fundament.
Dobrą praktyką jest zaznaczenie na wydruku stref już wykonanych i osobne sprawdzenie każdego typu pręta. Przy większej płycie bardzo łatwo przeoczyć jedną serię dozbrojeń, szczególnie gdy różnią się tylko długością lub lokalizacją.
Gdzie najczęściej dochodzi do pomyłek
Najwięcej błędów bierze się z uproszczeń. Zdarza się, że wykonawca traktuje całą płytę jak jedną płaską siatkę, a tymczasem projekt przewiduje lokalne zagęszczenia. Dotyczy to szczególnie obrzeży oraz stref pod cięższymi elementami budynku. W tych miejscach brak kilku prętów może oznaczać realne osłabienie konstrukcji.
Drugi problem to mylenie poziomów zbrojenia. Dolna warstwa ma inne zadanie niż górna i obie muszą znaleźć się na właściwej wysokości. Gdy górna siatka opadnie podczas betonowania, płyta przestaje pracować tak, jak przewidział konstruktor.
Często pomijane są też detale przy przepustach instalacyjnych. Każde większe przejście przez płytę zabiera fragment betonu i zmienia lokalnie sztywność elementu. Jeśli na rysunku są pokazane pręty obwodowe albo dodatkowe wzmocnienia wokół przepustu, trzeba je wykonać dokładnie, a nie „w przybliżeniu”.
W razie nieczytelności projektu nie warto zgadywać. Jedno pytanie do konstruktora przed betonowaniem oszczędza później kosztownych ekspertyz i nerwów.
Układanie dolnej i górnej siatki krok po kroku
Sam montaż powinien iść w określonej kolejności, bo improwizacja kończy się zwykle poprawkami. Dobrze przygotowana płyta pozwala zbroić płynnie, bez ciągłego przesuwania gotowych elementów.
- Najpierw ustawia się podkładki dystansowe pod dolną warstwę. Rozstaw dobiera się tak, aby pręty nie uginały się pod ciężarem ludzi i podczas betonowania.
- Następnie układa się pręty lub gotowe siatki dolne zgodnie z kierunkami z projektu. Każdy zakład trzeba zachować w pełnej długości, bez skracania „bo brakło miejsca”.
- Kolejny etap to wiązanie skrzyżowań drutem wiązałkowym. Nie każde przecięcie musi być spinane tak samo gęsto, ale siatka ma być stabilna i nie może się rozjeżdżać przy chodzeniu.
- Po dolnej warstwie montuje się dystanse pionowe, stołki lub koziołki pod zbrojenie górne. To one utrzymują właściwą wysokość drugiej siatki.
- Na końcu układa się górne zbrojenie oraz wszystkie pręty dodatkowe: przy krawędziach, pod ścianami, wokół otworów i w strefach przewidzianych na większe obciążenia.
Przy większych płytach nie warto od razu rozkładać całej górnej warstwy, jeśli po siatce będą jeszcze poruszać się instalatorzy. Lepiej zakończyć przepusty i przejścia wcześniej, a górne pręty domknąć na końcu. W przeciwnym razie zaczyna się podnoszenie, rozginanie i przypadkowe przemieszczanie stali.
Do cięcia i gięcia trzeba używać narzędzi dających powtarzalność. Pręt przycięty o kilka centymetrów za krótko to nie drobiazg, jeśli wypada w strefie zakładu albo kotwienia. Na płycie fundamentowej wiele detali jest powtarzalnych, więc warto kontrolować pierwszy element z serii, zanim powstanie ich kilkadziesiąt.
Jeśli po ułożeniu siatki widać, że część prętów „pływa” i zmienia położenie po lekkim nadepnięciu, zbrojenie nie jest gotowe do betonowania. Po zalaniu betonu taki układ tylko bardziej się rozjedzie.
Otulina, zakłady i dystanse bez błędów
Otulina to odległość między powierzchnią zbrojenia a zewnętrzną powierzchnią betonu. W praktyce odpowiada za ochronę stali przed wilgocią, korozją i ogniem, ale też za prawidłową współpracę prętów z betonem. Jeśli jest za mała, zbrojenie znajduje się zbyt blisko krawędzi i po latach zaczynają się odspojenia oraz rysy.
Na płycie fundamentowej otulinę utrzymuje się za pomocą odpowiednio dobranych dystansów. Nie stosuje się przypadkowych podkładek z cegły, drewna czy kawałków styropianu. Takie „patenty” powodują punktowe osiadanie zbrojenia albo zostawiają słabe miejsca w betonie. Dystanse muszą być stabilne i przeznaczone do pracy w fundamencie.
Dlaczego zakłady mają znaczenie
Zakład to miejsce, w którym dwa pręty zachodzą na siebie na określonej długości, aby przenieść siły bez osłabienia ciągłości zbrojenia. Tu nie ma miejsca na dowolność. Długość zakładu wynika z projektu albo z obliczeń zależnych od średnicy pręta, klasy stali i betonu oraz warunków pracy elementu.
Zbyt krótki zakład nie zapewnia pełnego przekazania sił. W fundamencie problem może nie być widoczny od razu, ale konstrukcja zaczyna pracować gorzej, niż powinna, szczególnie przy nierównomiernym osiadaniu gruntu i obciążeniach skupionych.
Ważne jest też rozłożenie zakładów. Nie powinno się grupować ich wszystkich w jednej linii, jeśli projekt przewiduje przesunięcia. Rozproszenie tych miejsc ogranicza lokalne osłabienie przekroju i poprawia pracę płyty.
Pręty z nalotem powierzchniowej rdzy zwykle nie stanowią problemu, ale stal z grubą łuszczącą się korozją, zabrudzoną olejem albo betonem po wcześniejszych robotach wymaga oczyszczenia lub wymiany. Beton musi dobrze „złapać” stal na całej długości współpracy.
Miejsca wymagające dodatkowego dozbrojenia
Nie każda część płyty pracuje tak samo. Są strefy, które przejmują większe naprężenia i bez dodatkowych prętów stają się najsłabszym punktem całego fundamentu. Dotyczy to szczególnie naroży, obrzeży, stref pod ścianami nośnymi oraz miejsc, gdzie w płycie wykonano przepusty lub zagłębienia.
Przy krawędziach płyty często stosuje się zagęszczenie zbrojenia albo obwodowe pręty wzmacniające. Tam najłatwiej o uszkodzenie otuliny i tam też koncentrują się naprężenia od obciążeń oraz od pracy podłoża. Jeśli w projekcie przewidziano pogrubienia płyty lub belki krawędziowe, zbrojenie w tych strefach trzeba potraktować jako osobny element, a nie tylko „dodatek do siatki”.
- naroża płyty – wymagają poprawnego przewiązania prętów, a nie samego docięcia na styk,
- przepusty kanalizacyjne i instalacyjne – potrzebują zachowania odległości i prętów obwodowych,
- strefy pod ścianami nośnymi i słupami – zwykle mają zagęszczone zbrojenie lub dodatkowe pasma,
- miejsca zmian grubości płyty – trzeba dokładnie wykonać odgięcia i kotwienia.
Przy przejściach instalacyjnych warto wcześniej ustalić ich finalne położenie. Późniejsze przewiercanie gotowej płyty albo przesuwanie rur tuż przed betonowaniem to prosty sposób na kolizje ze zbrojeniem i osłabienie konstrukcji. Im mniej improwizacji w tych miejscach, tym lepiej dla szczelności i nośności fundamentu.
Kontrola przed betonowaniem
Ostatni etap to dokładne sprawdzenie całości przed przyjazdem gruszki i pompy. W praktyce właśnie wtedy wychodzą wszystkie drobiazgi: brak kilku prętów, opadnięte stołki, źle ustawione przepusty, pomylone zakłady albo niedostateczna otulina przy krawędzi.
Dobrze przejść płytę według krótkiej listy kontrolnej, zamiast patrzeć „czy mniej więcej się zgadza”. Najważniejsze punkty to:
- zgodność średnic i rozstawów z projektem,
- stabilność górnej i dolnej siatki,
- prawidłowe otuliny przy spodzie, bokach i górze,
- kompletność dozbrojeń lokalnych oraz właściwe położenie przepustów.
Przed betonowaniem trzeba usunąć z płyty odpady, drut, kawałki folii i błoto. Czyste zbrojenie i porządek na powierzchni ułatwiają równomierne zalanie mieszanką. Jeśli przewidziano odbiór zbrojenia przez kierownika budowy lub inspektora, nie warto tego pomijać. Po wlaniu betonu nie ma już możliwości sprawdzenia, czy wszystko zostało wykonane zgodnie z projektem.
Podczas samego betonowania trzeba pilnować, aby ekipa nie zrzucała mieszanki z dużej wysokości w jedno miejsce i nie przesuwała zbrojenia wibratorem. Wibrator zagłębia się w betonie, a nie opiera o pręty. Nawet dobrze związana siatka może zostać rozregulowana, jeśli prace są prowadzone zbyt agresywnie.
Zbrojenie płyty fundamentowej nie wybacza pośpiechu. Gdy zachowane są rozstawy, zakłady, otulina i lokalne wzmocnienia, fundament ma szansę pracować spokojnie przez lata bez niepotrzebnych rys i problemów konstrukcyjnych.
